抗干扰设计核心法则：电源波动与EMI对光感精度影响的7种应对措施

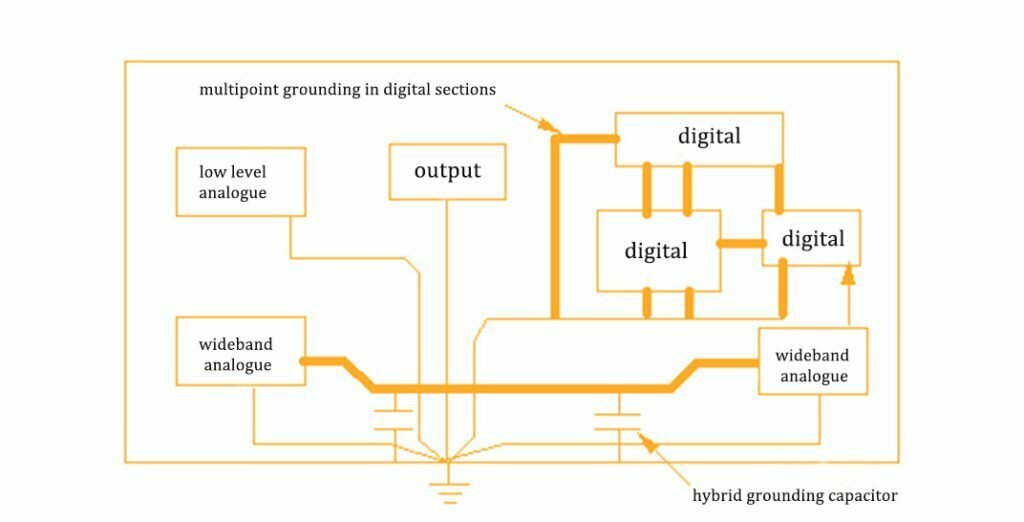

 # 1. 光感系统中的干扰源解析与精度退化机制 在高精度光电传感系统中，环境与电路层面的干扰源会显著影响信号完整性，导致测量精度退化。常见干扰包括电源噪声、电磁干扰（EMI）、温度漂移及外部光污染等，它们通过传导或耦合方式引入误差。其中，电源波动直接影响参考电压与偏置点稳定性，而EMI则通过空间辐射在高阻抗走线上感应出噪声电流。此外，光电探测器本身的非线性响应和暗电流温漂也会加剧输出失真。这些因素共同作用于模拟前端，使得微弱光信号被淹没或误判，形成系统级误差。 为深入剖析其机理，需从物理层建立“干扰-耦合-响应”模型，结合实测数据识别主导干扰源，进而指导后续建模与抑制策略设计。 # 2. 电源波动对光感信号影响的理论分析与建模 在现代光电传感系统中，尽管传感器本身的灵敏度和分辨率不断提升，但其实际性能往往受限于外围供电环境的稳定性。尤其在高精度测量场景下，如工业自动化、医疗成像或消费类智能设备中的接近检测，微伏级的电源噪声都可能被放大并转化为显著的输出误差。因此，深入理解电源波动如何通过不同路径耦合进光感信号链路，并建立可量化的理论模型，是提升系统鲁棒性的关键前提。 本章将从电源噪声的基本类型出发，剖析其在电路中的传播机制，重点揭示低频纹波与高频尖峰对光电探测器前端的影响机理。在此基础上，进一步探讨参考电压漂移与偏置点失稳如何直接导致ADC量化偏差与响应非线性，并通过构建小信号等效模型实现电源-信号耦合关系的形式化表达。最终借助SPICE仿真工具验证理论预测结果，为后续抗干扰设计提供定量依据。 ## 2.1 电源噪声的类型与传播路径 电源噪声并非单一现象，而是由多种物理机制共同作用形成的复合干扰源。这些噪声成分具有不同的频率特性、能量分布及传播方式，决定了它们对敏感模拟电路的影响程度。对于光感系统而言，由于其前端通常包含低电平信号放大、精密参考源以及高分辨率模数转换模块，任何来自电源轨的扰动都有可能通过传导或耦合的方式侵入信号通路，造成信噪比下降甚至功能异常。 为了有效应对电源波动带来的挑战，必须首先明确其主要类型及其在系统内的传播路径。这不仅有助于识别关键风险节点，也为后续滤波、稳压与布局优化提供了方向性指导。 ### 2.1.1 低频纹波与高频尖峰的成因 电源噪声按频域特征可分为两大类：**低频纹波**（Low-Frequency Ripple）和**高频尖峰**（High-Frequency Spikes）。两者成因各异，影响机制也截然不同。 #### 低频纹波的来源与特性 低频纹波通常出现在几十赫兹至几千赫兹范围内，主要来源于开关电源（DC-DC转换器）的斩波操作未完全滤除的残余交流分量。例如，在典型的Buck变换器中，输入直流电压被MOSFET周期性地切换，形成脉冲电流流经电感和输出电容。若输出端去耦电容容量不足或ESR（等效串联电阻）过高，则无法充分平滑该脉动，导致输出电压出现周期性波动。 此外，负载动态变化也会引发瞬态压降，表现为慢速电压漂移。这类波动虽幅度较小（一般在几mV到几十mV），但由于其频率接近或低于信号带宽，极易被误认为真实光照变化而引入测量误差。 ```text 典型参数示例： - 纹波频率：100 Hz ~ 500 kHz（取决于开关频率） - 幅值范围：1 mVpp ~ 50 mVpp - 常见位置：DC-DC输出端、LDO输入端 ``` #### 高频尖峰的产生机制 高频尖峰会出现在MHz乃至GHz频段，常见于数字电路切换瞬间或电磁干扰耦合过程中。其主要成因为： 1. **开关瞬态反冲**：高速逻辑门（如MCU、FPGA I/O）在状态翻转时产生快速上升沿电流（di/dt），在PCB走线电感上感应出电压尖峰（V = L × di/dt）； 2. **地弹（Ground Bounce）**：多个输出同时切换导致共用地线阻抗上的瞬时压差； 3. **辐射耦合**：邻近射频模块（Wi-Fi、蓝牙）发射信号通过空间耦合进入电源网络； 4. **寄生振荡**：电源回路中LC谐振结构在特定条件下发生自激振荡。 此类噪声虽持续时间短，但峰值可达数百毫伏，足以使运放饱和或触发比较器误动作。 下表对比了两类噪声的关键特征： | 特性 | 低频纹波 | 高频尖峰 | |------|----------|-----------| | 频率范围 | 50 Hz – 500 kHz | 1 MHz – 1 GHz | | 主要来源 | DC-DC斩波残留、负载瞬变 | 数字切换、EMI耦合、寄生振荡 | | 幅值水平 | 1–50 mVpp | 50–500 mVpp（瞬时） | | 影响对象 | ADC参考源、偏置电路 | 放大器带宽边缘、时钟恢复 | | 抑制手段 | 大容量电解/陶瓷电容、LDO后级稳压 | 高频去耦电容（0.1 μF）、磁珠滤波 | #### 传播路径分析：传导 vs 耦合 电源噪声可通过两种主要路径影响光感信号： - **传导路径**：噪声直接通过电源引脚进入器件内部，如IC的VDD引脚。这是最直接且能量最强的入侵方式。 - **耦合路径**：包括容性耦合（通过寄生电容）、感性耦合（通过互感）以及共阻抗耦合（共享地线或电源走线阻抗）。 以一个典型的光电二极管+跨阻放大器（TIA）结构为例，若电源线上存在高频噪声，即使该噪声未直接连接到TIA供电引脚，仍可能通过以下方式耦合： - TIA正电源引脚与噪声源之间的PCB平行走线形成容性耦合； - 共用地平面中返回电流路径重叠引起共模干扰； - 参考电压生成电路受扰导致反馈基准偏移。 上述机制说明，仅靠增加输入端滤波并不能彻底解决问题，必须从系统级考虑噪声抑制策略。 ```mermaid graph TD A[电源噪声源] --> B{传播路径} B --> C[传导路径] B --> D[耦合路径] C --> E[DC-DC输出纹波] C --> F[数字IC切换噪声] D --> G[容性耦合: VDD-VDD'间寄生电容] D --> H[感性耦合: PCB环路互感] D --> I[共阻抗耦合: 地弹效应] E --> J[影响光感前端] F --> J G --> J H --> J I --> J ``` 该流程图清晰展示了噪声从源头到目标电路的完整传播链条，强调了多维度防护的必要性。 ### 2.1.2 电源抑制比（PSRR）在光感器件中的作用 电源抑制比（Power Supply Rejection Ratio, PSRR）是衡量集成电路抵抗电源噪声能力的核心指标。它定义为电源电压变化与输出信号变化之比的对数值，单位为dB： \text{PSRR} = 20 \log_{10}\left(\frac{\Delta V_{\text{supply}}}{\Delta V_{\text{out}}} \right) PSRR越高，表示器件对外部电源扰动的抑制能力越强。例如，PSRR为60 dB意味着当电源波动1 V时，输出仅变化1 mV。 #### PSRR的频率依赖性 值得注意的是，PSRR并非恒定值，而是随频率显著衰减。大多数运放或ADC在其数据手册中都会提供PSRR随频率变化的曲线图。一般来说： - 在DC至低频段（<1 kHz），PSRR较高（可达80–100 dB）； - 随着频率升高，内部补偿电路响应滞后，PSRR迅速下降； - 到达MHz级别时，PSRR可能降至20 dB以下，几乎失去抑制能力。 这意味着高频噪声更容易穿透器件并影响输出。 #### 实际案例：某光感运算放大器的PSRR表现 考虑一款常用于光电检测的精密运放（如TI OPA377），其典型PSRR曲线如下： | 频率 (Hz) | PSRR (dB) | |----------|---------| | 10 | 95 | | 1k | 90 | | 10k | 80 | | 100k | 60 | | 1M | 40 | 假设该运放在+3.3V供电下工作，电源上叠加了10 mVpp、100 kHz的纹波。根据PSRR=60 dB计算： \Delta V_{\text{out}} = \Delta V_{\text{supply}} \times 10^{-\text{PSRR}/20} = 10\,\text{mV} \times 10^{-60/20} = 10\,\mu\text{V} 若该运放增益为100 V/V，则等效输入噪声为： \text{Input referred noise} = \frac{10\,\mu\text{V}}{100} = 0.1\,\mu\text{V}_{\text{rms}} 虽然看似微小，但对于nA级光电流检测（对应μV级输出）而言，已构成不可忽略的误差源。 #### 提升系统PSRR的设计建议 1. **选择高PSRR器件**：优先选用专为低噪声设计的运放或ADC，如ADI的ADA4528系列（PSRR > 100 dB @ DC）； 2. **增加外部稳压环节**：使用LDO对敏感模块单独供电，利用其优异的动态响应特性进一步衰减纹波； 3. **优化去耦网络**：采用多级电容组合（10 μF + 0.1 μF + 1 nF）覆盖宽频段去耦需求； 4. **分离模拟/数字电源域**：避免数字噪声通过共用电源污染模拟部分。 ```c // 示例：基于LTspice的PSRR仿真测试电路描述（简化版） * PSRR Test Circuit for Op-Amp Vcc 1 0 DC 3.3 AC 0.01 ; 10mV AC perturbation C1 1 0 10uF ; Bulk decoupling C2 1 0 0.1uF ; High-frequency bypass Xopamp 2 3 4 OPA377 ; Device under test Rf 4 3 100k Rin 2 0 1k Vin 2 0 AC 1 .model OPA377 OPAMP(GAIN=100K GBW=10MEG) .ac dec 10 1 1Meg .meas PSRR FIND V(4)/V(1) ; Measure output-to-supply ratio ``` **代码逻辑逐行解读：** - `Vcc 1 0 DC 3.3 AC 0.01`：设置电源电压为3.3V直流，并叠加10 mV交流扰动用于模拟纹波； - `C1`, `C2`：分别代表大容量电解电容和陶瓷旁路电容，构成两级去耦； - `Xopamp`：调用OPA377模型进行仿真； - `Rf`, `Rin`：构成同相放大器配置，增益为101； - `.ac dec 10 1 1Meg`：执行AC扫描，频率从1 Hz到1 MHz； - `.meas`语句用于提取PSRR值，即输出变化与电源扰动之比。 通过此类仿真可预先评估器件在真实电源条件下的抗扰能力，指导硬件选型与滤波设计。 综上所述，电源噪声的类型多样、传播路径复杂，必须结合PSRR指标与系统架构综合分析。唯有如此，才能精准定位薄弱环节并实施针对性改进措施。 # 3. 电磁干扰（EMI）对光感回路的耦合机制与抑制策略 在现代高密度电子系统中，光感器件作为精密模拟前端的重要组成部分，极易受到外部及内部电磁干扰（Electromagnetic Interference, EMI）的影响。随着高速数字电路、无线通信模块和开关电源的广泛应用，EMI已成为导致光感信号失真、信噪比下降甚至功能失效的关键因素之一。尤其在工业自动化、医疗传感、消费类智能设备等场景下，微弱光电信号往往淹没于复杂的电磁环境中，使得系统的稳定性与可靠性面临严峻挑战。 深入理解EMI如何通过不同路径耦合至光感回路，并据此设计有效的抑制策略，是提升系统抗扰能力的核心环节。本章将从EMI的来源出发，系统分析其传播方式与作用机理，重点探讨空间辐射与传导干扰对敏感模拟信号链的影响路径；进一步结合PCB布局布线实践，评估走线结构、环路面积、差分配置等因素对EMI敏感性的贡献；最后，基于屏蔽、滤波与接地三大经典防护手段，提出可工程落地的综合解决方案，涵盖层叠设计、π型滤波器选型、磁珠应用等多个关键技术点。整个分析过程贯穿理论建模、仿真辅助与实测验证思路，力求为具备5年以上经验的硬件工程师提供具备深度指导价值的设计参考。 ## 3.1 EMI的主要来源与耦合方式 电磁干扰并非单一现象，而是由多种物理机制共同作用的结果。在实际系统中，EMI可通过辐射或传导两种主要方式侵入光感回路，进而影响光电探测器输出、放大器偏置稳定性以及ADC采样精度。要有效应对这些干扰，首先必须明确其源头特征及其耦合路径的本质差异。 ### 3.1.1 空间辐射与传导干扰的区分 空间辐射干扰是指电磁能量以电磁波形式通过空气传播，直接耦合到敏感电路中的现象。这类干扰通常来源于高频时钟信号线、射频发射模块（如Wi-Fi、蓝牙）、DC-DC转换器的开关节点等具有快速边沿变化率（dV/dt 和 dI/dt）的信号源。当这些信号走线未加屏蔽或布线不当，会形成高效的“天线效应”，向周围空间辐射电磁场。 相比之下，传导干扰则是通过导体（如电源线、地线、共享信号线）直接传输干扰能量。例如，一个共用LDO供电的MCU与光感模块之间，若MCU在运行DMA操作或进入低功耗唤醒瞬间产生瞬态电流突变，则会在电源线上引起电压波动，该波动经由共阻抗路径传递至光感电路，造成基准漂移或偏置失调。 为了更清晰地区分两者特性，以下表格总结了关键参数对比： | 特性 | 空间辐射干扰 | 传导干扰 | |------|----------------|-----------| | 耦合路径 | 自由空间电磁场 | 导体连接（电源/地/信号线） | | 频率范围 | 多集中在MHz~GHz | 主要在kHz~MHz | | 典型源 | 射频模块、高速时钟、开关节点 | 开关电源噪声、数字IC切换电流 | | 抑制方法 | 屏蔽罩、合理布线、差分结构 | 滤波器、去耦电容、独立电源域 | | 测量方式 | 近场探头扫描、EMC暗室测试 | 示波器+电流钳、频谱仪 | 从工程角度看，识别干扰类型是制定对策的第一步。例如，在某款接近传感器项目中，发现环境光读数在手机拨打GSM电话时出现周期性跳动。使用近场探头定位后确认为217Hz包络调制的射频能量通过传感器封装引脚耦合进入前置运放输入端——这是典型的空间辐射经寄生电容耦合的案例。而另一案例中，同一传感器在电机启动瞬间发生数据异常，测量发现电源轨上存在>100mVpp的低频振荡，属于典型的传导型电源扰动。 因此，在进行EMI诊断时，建议采用“先隔离再复现”的策略：断开非必要模块，逐步恢复系统功能并观察干扰是否重现，同时配合频域分析工具（如FFT）判断干扰频率成分，从而准确归因。 ```mermaid graph TD A[EMI问题] --> B{干扰是否随距离减弱?} B -->|是| C[可能是空间辐射] B -->|否| D{是否仅在特定电源动作时出现?} D -->|是| E[传导干扰可能性高] D -->|否| F[需进一步频谱分析] C --> G[检查布线长度、屏蔽完整性] E --> H[检查去耦、滤波、地分割] ``` 该流程图展示了基本的EMI故障排查逻辑框架，适用于现场调试阶段快速锁定方向。 ### 3.1.2 高速数字电路对模拟前端的串扰分析 在高度集成的PCB设计中，高速数字信号与微弱模拟信号常常共存于同一板层，不可避免地引发串扰问题。特别是当数字信号具有陡峭上升沿（如1ns以内）时，其谐波成分可延伸至数百MHz甚至GHz频段，极易与光感前端的带宽重叠，造成误触发或增益压缩。 考虑如下典型场景：一条运行于100MHz的SPI时钟线（SCLK）与光敏二极管输出走线平行布设，间距仅为2mm，且未设置完整地平面隔离。此时，SCLK信号通过容性耦合（C_coup）和感性耦合（L_mutual）向光感路径注入噪声，具体模型如下图所示。 ```mermaid graph LR subgraph "PCB Layout" SCLK[SCLK Signal Line] -- C_coup --> Vnoise[V_noise on Photodiode Output] SCLK -- L_mutual --> Vinduced[V_induced via Mutual Inductance] end Vnoise --> AMP[Transimpedance Amplifier] Vinduced --> AMP AMP --> ADC ``` 这种串扰电压 $ V_{\text{crosstalk}} $ 可近似表示为： V_{\text{crosstalk}} \approx \frac{dV}{dt} \cdot C_{\text{coup}} \cdot Z_{\text{in}} + \frac{dI}{dt} \cdot L_{\text{mutual}} 其中： - $ \frac{dV}{dt} $：攻击信号（aggressor）的电压变化率； - $ C_{\text{coup}} $：两条走线间的寄生电容，通常在0.1~1pF量级； - $ Z_{\text{in}} $：受害线路的输入阻抗； - $ \frac{dI}{dt} $：攻击信号的电流变化率； - $ L_{\text{mutual}} $：互感系数，取决于走线长度、间距与介质厚度。 举例说明：假设SCLK信号上升时间为1ns，摆幅3.3V，则 $ \frac{dV}{dt} = 3.3V / 1ns = 3.3 \times 10^9 \, \text{V/s} $。若 $ C_{\text{coup}} = 0.5\,\text{pF} $，$ Z_{\text{in}} = 1M\Omega $（高阻运放输入），则容性耦合项可达： V_c = (3.3 \times 10^9) \times (0.5 \times 10^{-12}) \times 10^6 = 1.65\,\text{V}_{\text{peak}} 这已远超典型光感信号幅度（μV~mV级），足以导致严重失真。 解决此类问题的根本途径在于减少耦合强度。常用措施包括： - **增加走线间距**：遵循“3W规则”（即线间距≥3倍线宽）可显著降低串扰； - **插入地保护线（Guard Trace）**：在敏感走线两侧布置接地走线，并每隔λ/4打孔连接到底层地平面； - **避免平行走线**：尽量垂直交叉布线，缩短并行段长度； - **控制阻抗匹配**：确保高速信号线为受控阻抗线（如50Ω单端或100Ω差分），减少反射带来的额外EMI。 此外，还可以借助EDA工具进行预布局仿真。以下是一个Cadence Sigrity或HyperLynx中常见的串扰仿真代码片段（Tcl脚本示例）： ```tcl # 设置仿真环境 set_project_defaults -layer_stackup "FR4_8L" define_net -name "SCLK" -driver "GPIO_HighSpeed" define_net -name "PHOT_OUT" -receiver "OpAmp_Input" # 定义耦合区域 create_coupling_region \ -nets {"SCLK" "PHOT_OUT"} \ -length 10mm \ -separation 2mm \ -dielectric_thickness 0.15mm # 执行串扰分析 run_cross_talk_analysis \ -mode near_end_far_end \ -frequency_range "1MHz to 1GHz" \ -output "crosstalk_report.xml" ``` > **代码逻辑逐行解析**： > - `set_project_defaults`：设定PCB叠层材料参数，影响介电常数与传播速度； > - `define_net`：声明网络名称及其驱动/接收属性，用于提取RLC参数； > - `create_coupling_region`：定义两网络之间的物理耦合区，包含长度、间距和介质厚度； > - `run_cross_talk_analysis`：启动串扰仿真，支持近端与远端串扰计算，并输出XML格式报告，便于后续自动化分析。 该脚本可用于批量评估不同布线方案下的串扰水平，实现设计迭代优化。值得注意的是，仿真结果应与实测数据校准，特别是在高频段需考虑焊盘、过孔等三维结构引入的寄生效应。 综上所述，EMI的来源多样且耦合机制复杂，唯有结合理论分析、建模仿真与实测反馈，才能构建起系统级抗扰认知体系，为后续的布局优化与防护设计奠定基础。 ## 3.2 光感走线布局中的EMI敏感性评估 光感信号链中最脆弱的部分往往是前端微弱信号的采集路径，尤其是光电二极管至跨阻放大器（TIA）之间的连接。该路径上的信号幅度极小（常低于1mV），带宽有限，极易被外部电磁场干扰所污染。因此，合理的PCB布局不仅是电气性能保障的前提，更是EMI防护的第一道防线。 ### 3.2.1 微弱信号路径的环路面积优化 任何闭合电流回路都会像一个小天线一样响应外部磁场变化，感应出干扰电动势。根据法拉第电磁感应定律： V_{\text{induced}} = -\frac{d\Phi_B}{dt} = -A \cdo
